電涌保護器（SPD）用于提供保護，以防低壓AC電源電路中的電涌。SPD必須完成兩個主要任務：

首先，將大量浪涌能量轉移到地面（這是SPD的能量吸收能力）；

其次，將浪涌電壓鉗位到低于受保護設備的沖擊電壓水平（指SPD的保護電壓）

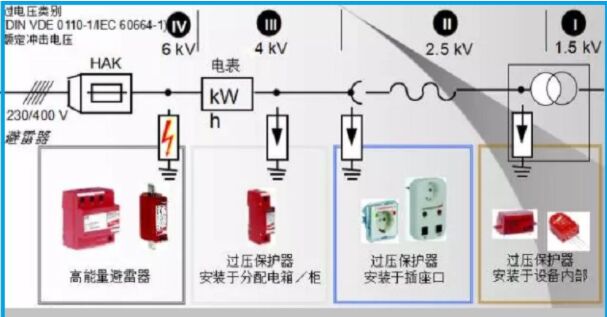

大量研究和研究報告表明，通常僅在配電板上使用一組電涌保護器（即一級保護系統）并不能為設備提供適當?shù)倪^(guò)壓保護[見圖一]。即對于有功功率值小的設備以及負載的電容特性的設備，浪涌保護器必須具有非常低的保護電壓才能提供足夠的保護。同時，它們必須具有高能量吸收能力。這些要求是矛盾的，因?yàn)榫哂休^高能量吸收能力的電涌保護器具有較高的保護電壓，反之亦然。

圖一

當設置多一級電涌保護器時，需注意任一電涌保護器泄放得能量不能超過其承受得值，以避免該電涌保護器被過大得通過能量燒壞。

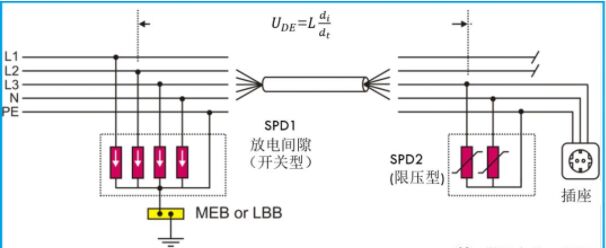

圖二

舉例：在低壓配電系統的過電壓保護中，如第一級采用放電間隙型浪涌保護器，以泄放大的雷電流（能量），其導通電壓也很高；第二級采用限壓元件，將殘壓控制在設備的沖擊絕緣水平以下（限壓），其導通電壓較第一級低很多。那如何才能保證第一級保護比第二級保護先動作，以泄放大的雷電流呢？

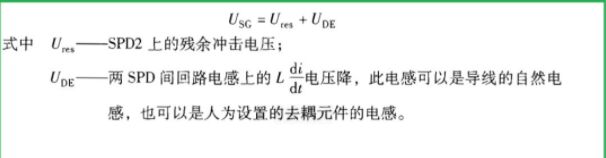

  我們來做一個計算：雷電侵入波沿著電力電纜侵入，首先到達放電間隙，由于放電間隙導通電壓較高，侵入波將繼續向前行進，我們應該保證的是在侵入波到達限壓元件之前讓放電間隙動作。SPD1得導通電壓為Usg， SPD2上得殘壓為Ures（可簡單認為是其保護水平電壓）由圖二可知：

也就是說，如果第一級保護器件和第二級保護器件之間的距離（電纜）產生壓降足夠大，就能夠保證前級保護先動作，從而達到將大的雷電流先泄放掉的目的。通常認為這段距離為10m是比較合適的。
