jp柜用的浪涌保護器應該選什么參數！

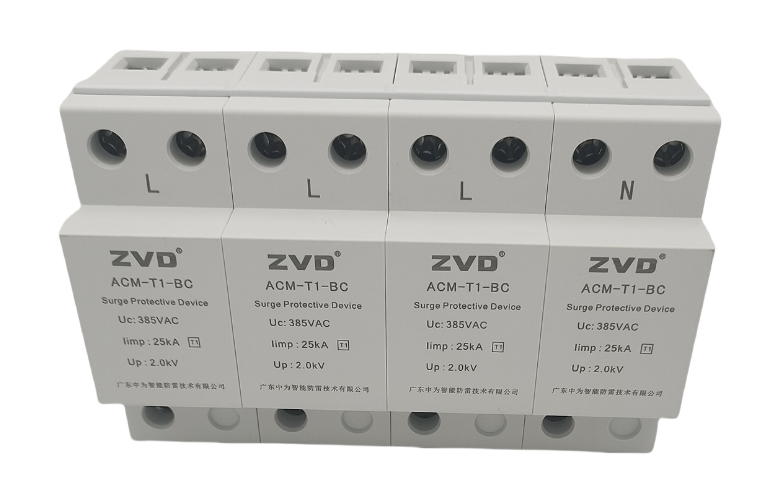

2026-06-04 · 閱讀137  JP柜（綜合配電箱）的浪涌保護器應配置I級（T1試驗）產品，核心參數為：沖擊電流 Iimp ≥ 12.5kA (10/350μs 波形)，電壓保護水平 Up ≤ 2.5kV。同時，需確保其最大持續工作電壓 Uc ≥ 385V，以適應JP柜的運行電壓。

下面列出在給JP柜選型時必須確認的五個關鍵參數。

1、防護等級 / 試驗級別 I級 (T1試驗 / B級)JP柜處于建筑物總電源入口，屬于一級防護區域，必須使用I級SPD泄放直擊雷或強感應雷產生的大能量。

2、沖擊電流 (Iimp)≥ 12.5 kA (10/350μs 波形)這是I級SPD的核心指標。10/350μs波形模擬直擊雷電流，此數值直接反映了SPD承受直擊雷的能力，標準要求其值不小于12.5kA。

3、電壓保護水平 (Up)≤ 2.5 kV指SPD將過電壓限制到的殘壓值，是衡量保護效果的關鍵。Up值越低，對后端設備保護越好。標準要求I級SPD的Up值不超過2.5kV。

4、最大持續工作電壓 (Uc)≥ 385V (交流)指SPD能長期承受而不動作的最高電壓。選型時必須確保Uc高于JP柜的運行電壓上限，例如可選 Uc=385V的產品，以避免因電網電壓波動而損壞。

5、后備保護裝置 (SCB) 必須配置SPD需串聯專用的后備保護器，用于防雷器和線路的后備保護，防止SPD老化或失效時引發短路事故，并避免雷擊時誤跳閘。

選型與安裝要點

除了核對上述參數，以下幾點在實際應用中至關重要：

確認產品認證：優先選擇符合 GB/T 18802.11 或 IEC 61643-11 標準的SPD，確保性能滿足國家標準要求。

匹配電源制式：不同的接地系統（如TN-S、TT）對SPD的接線方式（如“3+1”或4P模式）有嚴格要求，選型時需根據JP柜的實際情況確認。

檢查附加功能：建議選擇帶有窗口指示（便于目視檢查狀態）、遙信報警觸點（便于遠程監控）和熱脫扣保護（增強安全性）的型號。

確保正確安裝：必須嚴格遵守產品說明書，確保安裝距離和導線截面積等符合要求，以保證SPD能有效工作。
