一級試驗浪涌保護器，其測試類別為T1類10/350us波形沖擊，標準有要求：在總配電柜內必須按照一級試驗類型的浪涌保護器。

所以在前期設計選型時，需要在總進線柜選一級的SPD。

那么，一級試驗浪涌保護器參數規格怎么選？

根據浪涌保護器選型經驗，中為防雷從如下內容介紹：

1、防雷能力（通流容量）的選擇。

一級試驗浪涌保護器的通流容量一般用沖擊電流Iimp來表示，測試波形為10/350us。沖擊值一般是15kA、25kA、50kA三種，這個值越高，代表浪涌保護器能耐受的浪涌沖擊越高。

在選擇一級浪涌的時候一定要注意，需要選帶T1和10/350us測試參數的浪涌保護器，二級浪涌保護器的標志為T2 8/20us，通流量一般是40kA、60kA、80kA等。

很多朋友會說為什么一級浪涌的通流量值比二級浪涌的還小一點，這是因為一級和二級的測試波形不一樣，二級浪涌保護器測試波形是T2類8/20us，一級的測試波形是T1類10/30us，一級測試波形是模擬直擊雷波形，能量其實更大。

目前一級浪涌保護器通流量選擇主要是依據以下2個國家標準要求：

①根據GB50057-2010《建筑物防雷設計規范》要求：

GB50057作為最權威的建筑物防雷設計標準，防雷驗收也都是依據此標準，這里要求一類試驗浪涌保護器的通流量滿足Iimp（10/350us）≥12.5kA，Up≤2.5kV即可。

所以，目前市面上的一級浪涌保護器，最小的通流量就是12.5kA，也是符合正常驗收要求的。

②根據GB50343-2012《建筑物電子信息系統防雷技術規范》

該標準對一級試驗浪涌保護器的通流量做了更細致的要求，它把建筑物按重要程度分了ABCD四個等級，越重要的場合要求的通流量越高。

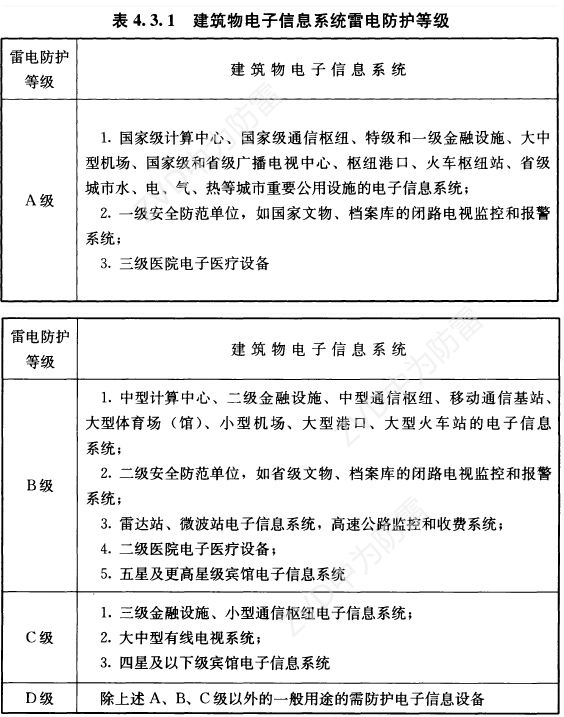

分類如下：

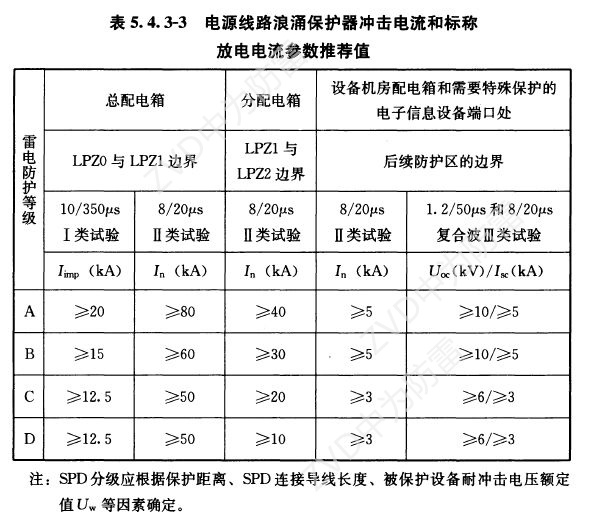

在根據不同防護等級的建筑物，安裝不同通流量的一類試驗浪涌保護器，從12.5kA到20kA，設計圖如下：

從上圖可以很清楚的看到，電子信息系統防護等級為C級和D級的建筑物，一級試驗浪涌保護器通流量選12.5kA的即可，B級選≥15kA，A級的選≥20kA。

所以有時候，我們會給客戶推薦Iimp為25kA的一類浪涌保護器，滿足所以位置的要求~

詳細參數規格介紹可以參考：http://www.htservices.com.cn/yileispd/。

2、結構的選型

一類試驗浪涌保護器的結構可以分為2P、3P、4P結構，目前建筑物配電系統絕大部分為TN-C-S系統，TN-C三相四線系統選3P結構的，TN-S三相五線選4P的即可，如果是單相系統的選2P的。

3、接線線徑和后備保護開關的規格要求

①接線線徑：一級浪涌保護器接線線徑推薦相線≥10平方，地線≥16平方，可以滿足標準和實際使用需求。

②后備保護開關：推薦使用浪涌專用后備保護器，更安全，防雷效果更好，詳細介紹可以參考：http://www.htservices.com.cn/scb/。

以上內容，就是關于一級試驗浪涌保護器參數規格怎么選的介紹，希望對大家在浪涌保護器選型時有所幫助，還有疑問可以聯系中為防雷公司咨詢。
