浪涌保護器帶反饋是什么意思？

2025-02-13 · 閱讀458

在防雷設計圖紙中，很多浪涌保護器會設計要求帶反饋功能，這里的反饋功能一般指的就是浪涌保護器帶遙信干接點。

遙信（Remote Signaling）是一種遠程信號傳輸功能，允許浪涌保護器將自身的狀態信息（如正常工作、故障、需要更換等）通過信號線傳輸?shù)竭h(yuǎn)程監控系統或控制中心。

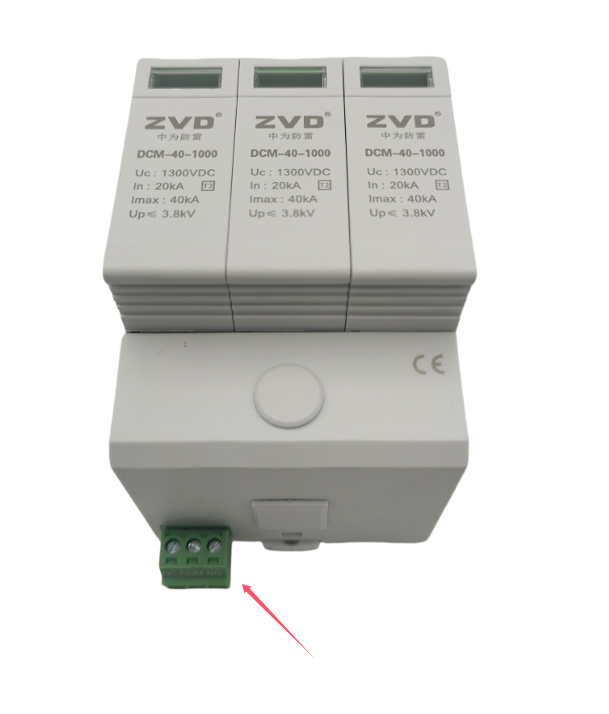

如下圖所示，藍色端子就是遙信端子，可以輸出一個開關量的信號用來監測浪涌保護器狀態。

一、遙信反饋功能的具體表現

1. 干接點信號：

   - 浪涌保護器內部通常配備一組或多組干接點（無源開關），用于表示設備狀態。
   - 例如：
     - 正常狀態：干接點閉合。
     - 故障狀態：干接點斷開。
   - 這些信號可以直接接入監控系統，實現遠程狀態監測。

2. 狀態指示：

   - 除了遠程信號，設備本身可能還帶有指示燈（如綠色表示正常，紅色表示故障），方便現場查看。

3. 故障報警：

   - 當浪涌保護器失效或需要更換時，遙信功能會觸發報警信號，提醒維護人員及時處理，比如聲光報警反饋裝置。

4. 智能防雷監控系統：

   - 遙信信號可以通過智能防雷監測模塊，轉換為RS485信號接入智能防雷監控系統，實現集中管理和實時監控。

二、應用場景

- 電力系統：用于配電柜、變電站等場合，實時監控浪涌保護器狀態。

- 通信基站：確保基站設備免受浪涌影響，并通過遙信功能實現遠程管理。

- 工業控制：保護精密設備，同時集成到自動化監控系統中。

三、浪涌保護器帶反饋的優點

及時維護：通過反饋信息，用戶能及時了解設備狀態，便于維護或更換。

系統集成：適合需要集中監控的場合，如數據中心、工業控制系統等。

數據分析：記錄的數據有助于分析電網質量和設備性能。

四、總結

“帶反饋”通常就是指帶遙信功能，它通過干接點或通信接口將浪涌保護器的狀態信息傳輸?shù)竭h(yuǎn)程系統，便于實時監控和維護。
