外部系統和內部系統的雷電等電位連接的一般要求!

2022-01-11 · 閱讀412

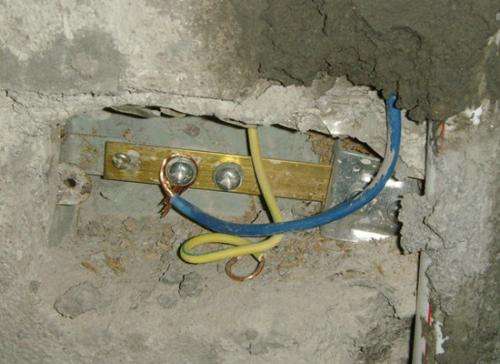

等電位連接在防雷系統中的作用是很大的，防雷標準有要求金屬管道、門窗等需要做防雷等電位連接，起到安全的作用。

那么，外部系統和內部系統的雷電等電位連接的一般要求是什么呢？

中為防雷，根據防雷標準做如下介紹：

1.外部導電部件的等電位連接的一般要求是什么？

1）對外部導電部件，等電位連接應盡可能在靠近建筑物入口位置實施。

2）連接導線應能承受流經的部分雷電流If(電流大小按GB/T21714.1－2015附錄E計算)。

3）如果不允許直接連接，則使用以下特征的SPD浪涌保護器。

——I類測試；

——Iimp≥If，If為流經外部導電部件的雷電流（見GB/T21714.1－2015附錄E）；

——額定沖擊點火電壓低于部件間絕緣的沖擊耐受水平。

4）當線路或外部導電部件與建筑物連接時，必須保證在建筑物入口處進行等電位連接（直接相連或通過SPD浪涌保護器相連）。金屬材料的建筑物或建筑物的混凝土框架電氣連續、互聯時，則不需考慮隔距要求。

2.內部系統的雷電等電位連接的一般要求是什么？

1）如果內部系統的導線有屏蔽層，或布放在金屬管道內，則只需與屏蔽層和管道進行連接；

2）如果內部系統的導線沒有屏蔽層也沒放在金屬管道內，則必須通過SPD浪涌保護器連接。在TN系統中，PE和PEN導線應直接連接到LPS或通過SPD浪涌保護器連接到LPS。

解析：GB/T 21714.3-2015《雷電防護 第3部分：建筑物的物理損壞和生命危險》第6.2.3條

總結：以上就是外部系統和內部系統的雷電等電位連接的一般要求，更詳細的施工做法等大家可以參考防雷施工圖集等防雷標準要求。
