SPD后備保護器怎么接線，接好后要合上嗎？

2023-01-03 · 閱讀2500

SPD浪涌專用后備保護器作為浪涌保護器前端專用的后備保護裝置，越來越多的被應用到電力、通信、工控等各個領域的防雷設計中。

相對于傳統的空開斷路器、熔斷器等后備開關，很多工程人員對SPD后備保護器怎么接線不是很清楚。

下面本文就給大家介紹一下：

1、SPD后備保護器怎么接線

之前我們碰到過一個客戶，把SPD后備保護器當成了主開關，直接串聯到主回路上了，這樣是完全錯誤的。

要了解SPD后備保護器如何接線，我們需要先知道為什么要裝SPD后備保護器，安裝后備保護器的目的是為了在浪涌保護器出現不可控的故障時，將SPD浪涌保護器從電網脫離開。

所以，只有把后備保護器串聯在連接浪涌保護器的支路上才有用。

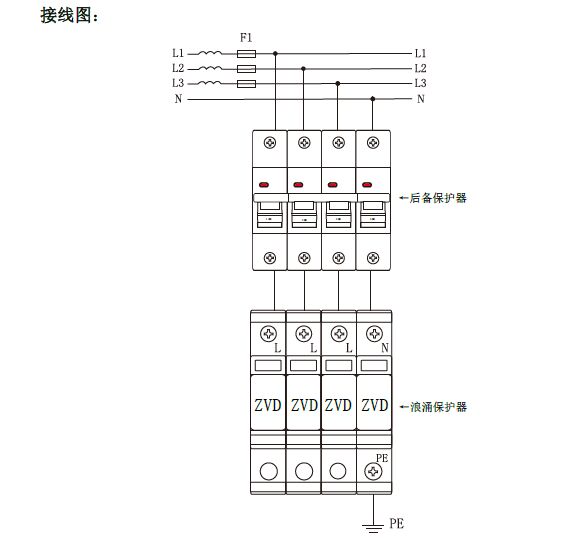

我們以下面的接線圖進行介紹，如下圖所示，F(xiàn)1代表的是線路主開關裝置，SPD后備保護器串聯接在浪涌保護器前端即可。

當浪涌出現問題時，后備保護器就可以及時切斷這部分線路，起到安全防雷的效果。

接線時，連接后備保護器的線路線徑可以按浪涌保護器通流量進行匹配，T1類一級浪涌后備保護器推薦線徑≥10平方，T2類二級浪涌ACM-40kA系列線徑≥2.5平方，80kA系列線徑≥6平方。

2、接好線后的注意事項

接好線后需要進行檢查，主要需要注意以下兩點。

①檢查SPD后備保護器上下兩端各個端子，以及浪涌保護器上的接線口是否壓緊，避免出現線路松動的情況，如果有線沒有壓實，當有浪涌侵入時容易出現打火等不利因素。

②接線接好后，需要將SPD后備保護器合上，也就是讓其上下兩端呈通路狀態。千萬別漏了這一步，如果忘記合閘，相當于把浪涌保護器斷開了，起不到防雷保護作用了。

總結：以上內容就是關于SPD后備保護器接線的介紹，現在大家應該很清楚了吧。
