單相開關型（10/350us）和限壓型（8/20us）復合型防雷器件組
本設備安裝2只開關型和2只限壓型防雷器及1只雷擊計數器；
每一只開關型防雷器可以抵御和吸收10/350 微秒的直擊雷電流（15kA/25kA/50kA等可選）；每一只限壓型防雷器可以抵御和吸收8/20 微秒的最大放電電流40千安培（60/80kA等可選）；
防雷器件組可以抵御相線及中性線對地線排70 千安培的直接雷電流（L-PE/35kA；N-PE/35kA），電壓保護水平低；
在輸入端地線上安裝無源雷擊計數器，無源雷電計數：0～99；
安裝方式：模塊化結構，標準導軌安裝；
告警方式：有變色窗口，可視告警。

防雷器具有遠程遙信告警

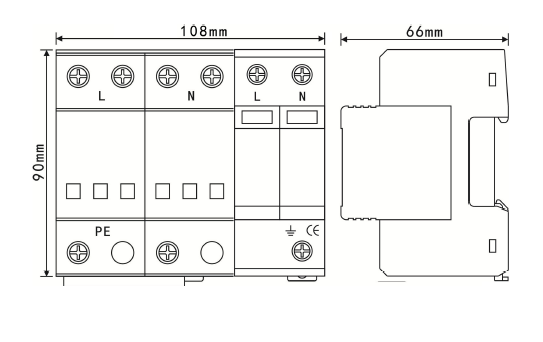

產品尺寸圖：

更多關于SPD2單相第一二級BC復合型電源防雷器件組-開關型+限壓型組合式浪涌保護器的資料，歡迎咨詢ZVD中為防雷！

1、單相B類復合型電涌保護器
由2只開關型、2只限壓型防雷器組成復合型防雷器件組額定工作電壓：220V 50Hz
每一只開關型防雷器可以抵御和吸收10/350微秒的直擊雷電流25千安培，Iimp(10/350us): 25kA
每一只限壓型防雷器可以抵御和吸收8/20微秒的最大放電電流40千安培，Imax(8/20us):40kA
防雷器件組可以抵御相線及中性線對地線排不小于50千安培的直接雷電流
電壓保護電平:≤1.5kV
短路電流耐受能力:300A
保護模式:L-PE，N-PE
具有能量自動配合功能，故障指示、遙信報警端口

2、單相（B+C級）防雷器（配保護熔斷器）
每套包括2 只B 級開關型電源防雷器，2 只C 級限壓型電源防雷器，并配套保護熔斷器。
每一只開關型防雷器可以抵御和吸收 10/350 微秒的直擊雷電流50 千安培；每一只限壓型防雷器可以抵御和吸收8/20 微秒的最大放電電流40 千安培。
防雷器件組可以抵御相線及中性線對地線排 100 千安培的直接雷電流（L-PE/50kA；N-PE/50kA）。
防雷器為具有能量配合型的防雷器件組，開關型防雷器保護電平小于等于2.0kV；限壓型防雷器保護電平小于等于1.7kV。
具備故障指示功能。
防雷器可選配防雷監控模塊，帶有 RS485 數據輸出端口，支持上位機管理，支持iCore 綜合管理系統。
可實時監控：雷擊計數、失效狀態、核心防雷器件溫度、壽命預警、線路報警、在線時間等功能。
模塊具有卡扣結構防止模塊因振動引起的松動。
模塊具有鑒別結構防止不同電壓、不同方向的誤插。
B級三相25kA電源防雷器（配保護熔斷器）
開關型電源防雷器
10/350μs 波形卸壓
適用于 3P+N 型三相供電電力線纜
Iimp≥25kA
Uc≥385V
Up≤2kV
響應時間 ta：100ns
含熔斷器或內置熔斷器；極數 P 型、N 型配置滿足接地方式要求監測用防雷器還應具備數據輸出端口
B 和C 級防雷器應具有能量自動配合功能
