通信網關機柜用通道防雷器全面解析

2026-06-22 · 閱讀76

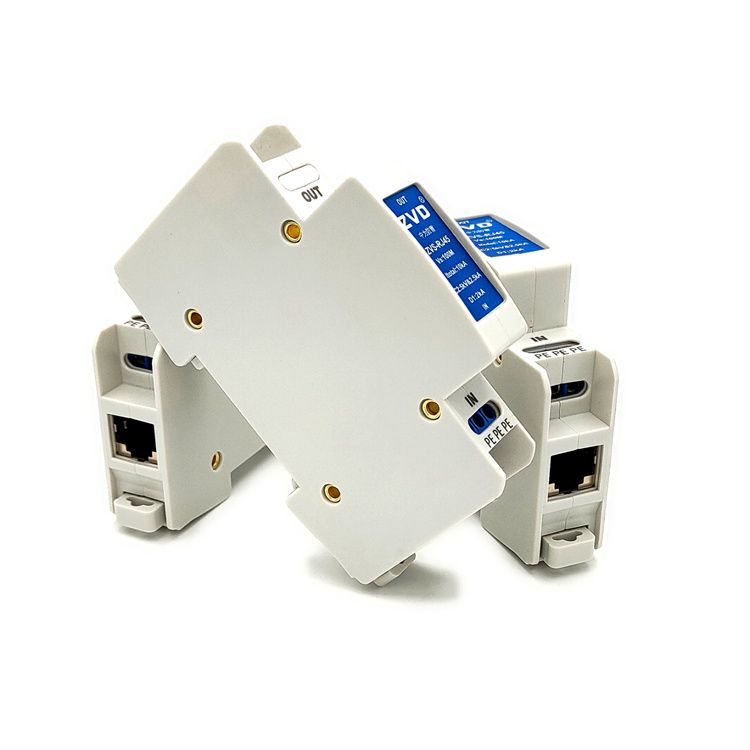

通信網關機柜用通道防雷器是專為通信網絡核心節點設計的多通道一體化智能防雷設備，它集成了電源防雷和多種信號防雷功能于一體，采用標準 19 英寸機架式安裝，專為無人值守的通信機房、數據中心和網關機柜優化，是通信網絡安全運行的第一道防線。

一、產品定位與核心價值

1.1 基本定義

它是一種能夠同時對通信網關機柜內的交流 / 直流電源線路和各類數據信號線路提供浪涌保護的綜合性設備，內置智能監測單元和遠程報警接口，可實時反饋所有保護通道的運行狀態。

1.2 與普通 SPD 的本質區別

對比維度	普通單功能 SPD	通信網關機柜通道防雷器
保護范圍	單一電源或單一信號	電源 + 多類型信號一體化保護
安裝方式	零散導軌安裝	標準 19 英寸機架式 (1U/2U)
集成度	低，需多個設備組合	高，單臺設備保護整柜
管理能力	無或單一通道報警	多通道獨立狀態監測與報警
布線復雜度	高，布線混亂	低，即插即用，走線規范
維護難度	高，故障定位困難	低，精準定位故障通道

二、產品結構與組成

標準 1U 機架式通道防雷器通常包含以下核心部分：

2.1 電源保護單元

?        交流電源模塊：220V 單相或 380V 三相，T2 級防護

?        直流電源模塊：-48V 通信專用直流電源防護

?        后備保護：內置專用 SCB 后備保護器

?        狀態指示：每個電源模塊獨立指示燈

?        熱脫扣裝置：失效時自動脫離電路

2.2 信號保護單元

根據網關機柜配置，可集成以下一種或多種信號通道：

?        以太網通道：8 口 / 16 口 / 24 口 RJ45 接口，支持百兆 / 千兆

?        RS485/RS232 通道：用于設備監控和數據采集

?        E1/T1 通道：2M 數字中繼線路

?        光口保護：部分高端型號集成光信號浪涌抑制

?        POE 通道：兼容 IEEE 802.3af/at/bt 標準

2.3 智能監測與報警單元

?        多通道獨立狀態監測：每個保護通道獨立檢測

?        干接點報警輸出：Form C 觸點，支持故障報警

?        RS485 通信接口：支持 Modbus-RTU 協議，可上傳詳細數據

?        本地狀態顯示：LED 指示燈或 LCD 顯示屏

?        雷擊計數功能：記錄每個通道的浪涌沖擊次數

三、核心技術特點

3.1 高性能防護能力

?        多級防護架構：采用 "氣體放電管 + 壓敏電阻 + 瞬態抑制二極管" 三級防護

?        納秒級響應：響應時間≤1ns，快速抑制浪涌

?        低殘壓設計：信號通道殘壓≤15V，保護精密芯片

?        共模 / 差模全保護：對所有線路間的浪涌都能有效抑制

3.2 卓越的信號傳輸性能

?        低插入損耗：≤0.2dB，幾乎不影響信號質量

?        高帶寬支持：以太網通道支持 10/100/1000Mbps 自適應

?        低寄生電容：確保高頻信號傳輸不受影響

?        回波損耗小：減少信號反射，提高傳輸可靠性

3.3 智能化管理功能

?        通道級故障定位：精確到哪個接口出現故障

?        實時狀態監測：溫度、漏電流、電壓等參數監測

?        遠程報警：支持平臺彈窗、短信、郵件等多種報警方式

?        數據記錄：自動記錄所有浪涌事件和故障事件

?        熱插拔設計：故障模塊可在線更換，不影響其他通道運行

3.4 高可靠性設計

?        工業級元器件：核心器件選用國際知名品牌

?        寬溫工作范圍：-40℃~+85℃，適應各種環境

?        金屬屏蔽外殼：有效防止電磁干擾

?        防誤插設計：防止安裝時接反線路

?        阻燃材料：外殼采用 UL94-V0 級阻燃材料

四、關鍵技術參數

4.1 電源通道參數

?        最大持續工作電壓 (Uc)：AC 275V，DC 72V

?        標稱放電電流 (In)：10kA(8/20μs)

?        最大放電電流 (Imax)：20kA(8/20μs)

?        電壓保護水平 (Up)：≤1.2kV

?        響應時間：≤25ns

4.2 以太網通道參數

?        標稱工作電壓 (Un)：5V

?        標稱放電電流 (In)：5kA(8/20μs)

?        最大放電電流 (Imax)：10kA(8/20μs)

?        電壓保護水平 (Up)：≤15V

?        插入損耗：≤0.2dB

?        傳輸速率：10/100/1000Mbps

?        響應時間：≤1ns

4.3 RS485 通道參數

?        標稱工作電壓 (Un)：6V

?        標稱放電電流 (In)：5kA(8/20μs)

?        最大放電電流 (Imax)：10kA(8/20μs)

?        電壓保護水平 (Up)：≤30V

?        插入損耗：≤0.5dB

?        傳輸速率：≤10Mbps

?        響應時間：≤1ns

4.4 報警接口參數

?        干接點類型：Form C(NO+NC+COM)

?        觸點容量：AC 250V/3A，DC 30V/2A

?        通信接口：RS485，Modbus-RTU 協議

?        通信速率：9600bps~115200bps

五、標準安裝與接線

5.1 安裝方式

?        標準 19 英寸機架安裝：占用 1U 或 2U 機柜空間

?        安裝位置：網關機柜入口處，緊靠被保護設備

?        固定方式：用 M6 螺絲固定在機柜立柱上

5.2 接線要求

?        電源進線：采用≥16mm2 銅導線，短而直

?        接地線：采用≥25mm2 黃綠雙色銅導線，長度≤0.5m

?        信號線路：采用對應規格的屏蔽電纜

?        通信線：采用屏蔽雙絞線，與動力線分開敷設

5.3 接地要求

?        必須直接連接到機柜主接地排

?        接地電阻：通信機房≤1Ω

?        接地線應避免形成環路

六、典型應用場景

?        通信核心機房：保護核心交換機、路由器

?        傳輸網機房：保護 SDH、PTN 傳輸設備

?        數據中心：保護服務器機柜和網絡機柜

?        基站機房：保護 BBU、傳輸設備和電源系統

?        企業機房：保護網絡設備和服務器

?        安防監控中心：保護視頻交換機和存儲設備

七、選型要點

1.      根據機柜配置選擇通道類型和數量

?    確定需要保護的電源類型 (交流 / 直流)

?    統計需要保護的以太網端口數量

?    考慮是否需要 RS485、E1 等其他信號通道

2.      根據雷電活動強度選擇通流容量

?    雷電多發地區：電源通道 In≥20kA

?    一般地區：電源通道 In≥10kA

?    信號通道統一選擇 In≥5kA

3.      根據管理需求選擇智能功能

?    已有動環監控系統：選擇帶干接點報警的型號

?    需要集中管理：選擇帶 RS485 通信的型號

?    無人值守站點：選擇帶無線傳輸?shù)男吞?span>

4.      必須符合通信行業標準

?    獲得工信部入網許可證

?    符合 YD/T 1235.1-2021 標準

?    符合 GB 51120-2015《通信局 (站) 防雷與接地工程驗收規范》

八、相關標準與規范

?        GB 51120-2015：《通信局 (站) 防雷與接地工程驗收規范》

?        YD/T 1235.1-2021：《通信局站防雷與接地 第 1 部分：技術要求》

?        YD/T 1235.2-2021：《通信局站防雷與接地 第 2 部分：測試方法》

?        GB/T 18802.1-2020：《低壓電涌保護器 第 1 部分：低壓配電系統的電涌保護器》

?        GB/T 18802.21-2020：《低壓電涌保護器 第 21 部分：電信和信號網絡的電涌保護器》
