SPD后備保護器、浪涌專用SCB后備保護裝置怎么接線？

SPD后備保護器，也叫SCB、SSD，是浪涌保護器專用的一種后備保護裝置。

其主要功能是當浪涌保護器對地短路出現無法自己脫扣的情況下，將SPD從電網斷開，避免出現起火、爆炸的等事故。

早期時候，人們經常用空氣開關或者熔斷器作為浪涌后備開關。現在，為了系統更安全，防雷效果更優秀，人們更傾向于采用浪涌專用后備保護器。

那么，SPD后備保護器、浪涌專用SCB后備保護裝置怎么接線？

根據防雷施工經驗，中為防雷從如下內容介紹：

SPD后備保護器是一種用于保護SPD設備的過載保護器，通常安裝在SPD設備的輸出端口上。在實際接線中，需要根據具體設備的型號和接口類型來進行安裝和接線。

以下是一般情況下SPD后備保護器的接線步驟：

1、先將SPD和后備保護器固定在35mm導軌上，可以先接好浪涌保護器的地線。

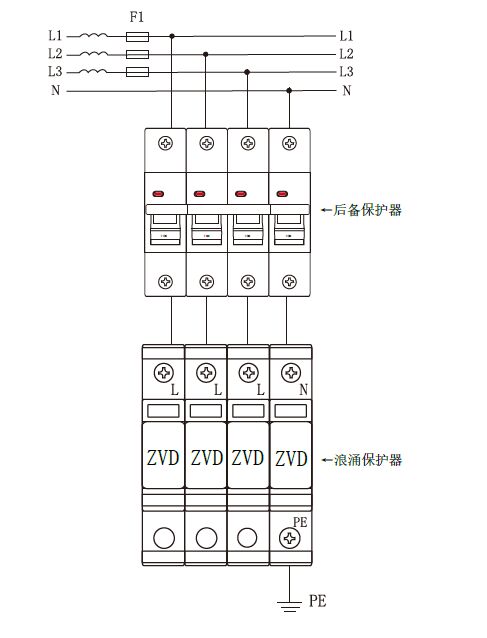

2、從主供電回路上引線并聯接入SPD專用后備保護器的輸入口，通常為交流220/380V或直流電源回路。將SCB后備保護器輸出線路接入浪涌保護器的輸入端口。在從浪涌保護器PE端子引一條地線接地。接線圖如下所示：

3、安裝時需要注意后備保護器的電壓、通流量是否符合系統要求，電壓要根據系統電壓來選擇，比如單相220V、三相380V、直流48V等情況。通流量根據浪涌保護器的放電電流來選，一般和浪涌保護器保持一致或選擇更大的通流量。

4、連接好后備保護器后，需要進行調試和測試，確保保護器可以正常工作。通常需要使用特定的測試儀器來檢測SPD設備和保護器的運行狀態和性能，例如浪涌測試儀等。

5、需要注意的是，在接線過程中需要遵循電氣安全和防雷防靜電的相關規定，避免因接線不當或操作不當而引起電氣故障或危險。同時，在使用SPD后備保護器時也需要了解其相關使用說明和維護保養要求，定期進行檢查和維護，以確保其可靠性和長期有效性。

6、所有設備安裝好后，注意檢查后備保護器輸入輸出、浪涌保護器輸入輸出的線路連接的牢固性，要壓緊壓實，避免松動。

中為防雷提供全系列交直流浪涌專用后備保護器，詳細信息可以點擊查看：http://www.htservices.com.cn/scb/
